Автомобиль ВАЗ 2115 (Самара 2)Все автомобили » ВАЗ 2115 (Самара 2) . 2.12. Распределительный вал и его привод2.12.1 Распределительный вал и его привод Особенности устройства Регулировка натяжения ремня привода распределительного вала Замена ремня привода распределительного вала Замена сальника распределительного вала Проверка технического состояния ... 2.12.2 Особенности устройства  Распределительный вал — чугунный, литой, пятиопорный. Рабочие поверхности кулачков и поверхность под сальник отбеливаются для увеличения износостойкости.
Для исключения осевого перемещения распределительного вала у него с задней стороны предусмотрен фланец, который фиксируется между головкой цилиндров (с корпусом подшипников) и заглушкой, устанавливаемой с задней стороны головки цилиндров.
...2.12.3 Регулировка натяжения ремня привода распределительного вала  Натяжение ремня регулируйте в следующем порядке:
– снимите переднюю крышку зубчатого ремня;
Рис. 2.63. Метки для определения ВМТ поршней первого и четвертого цилиндров

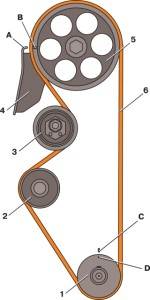

Рис. 2.62. Схема привода распределительного вала: 1 – зубчатый шкив коленчатого вала; 2 – зубчатый шкив насоса охлаждающей жидкости; 3 – натяжной ролик; 4 – задняя защитная крышка; 5 – зу...2.12.4 Замена ремня привода распределительного вала Затормозите автомобиль рычагом привода стояночной тормозной системы и включите 4 или 5 передачу в коробке передач.
Снимите переднюю защитную крышку зубчатого ремня.
Ослабьте ремень привода генератора и снимите его со шкивов. Снимите шкив привода генератора с коленчатого вала и заверните на место болт крепления шкива.
Рис. 2.63. Метки для определения ВМТ поршней первого и четвертог...2.12.5 Замена сальника распределительного вала Замену сальника производите следующим образом.
Затормозите автомобиль рычагом привода стояночной тормозной системы и установите рычаг переключения передач в нейтральное положение.
Снимите переднюю защитную крышку зубчатого ремня.
Поверните коленчатый вал по часовой стрелке до совпадения установочных меток А и В (см. рис. 2.62).
Рис. 2.62. Схема привода распределительного вала: ...2.12.6 Проверка технического состояния  Распределительный вал. Поверхности опорных шеек распределительного вала, кулачков и эксцентрика должны быть хорошо отполированы и не должны иметь повреждений. Если имеются следы заедания или глубокие риски, вал следует заменить.
Установите распределительный вал крайними шейками на две призмы, помещенные на поверочной плите, и замерьте индикатором радиальное биение остальных шеек, которое не должн...
|
