4.1.7 Проверка телескопической стойки и амортизатора задней подвески на стенде

4.1.6. Проверка телескопической стойки и амортизатора задней подвески на стенде

Для определения работоспособности телескопической стойки и амортизатора проверьте на динамометрическом стенде их рабочие диаграммы. Рабочие диаграммы снимайте согласно инструкции, прилагаемой к стенду, после выполнения не менее 5 рабочих циклов, при температуре рабочей жидкости (20±5) °С, частоте 60 циклов в мин и длине хода штока (100±1) мм.

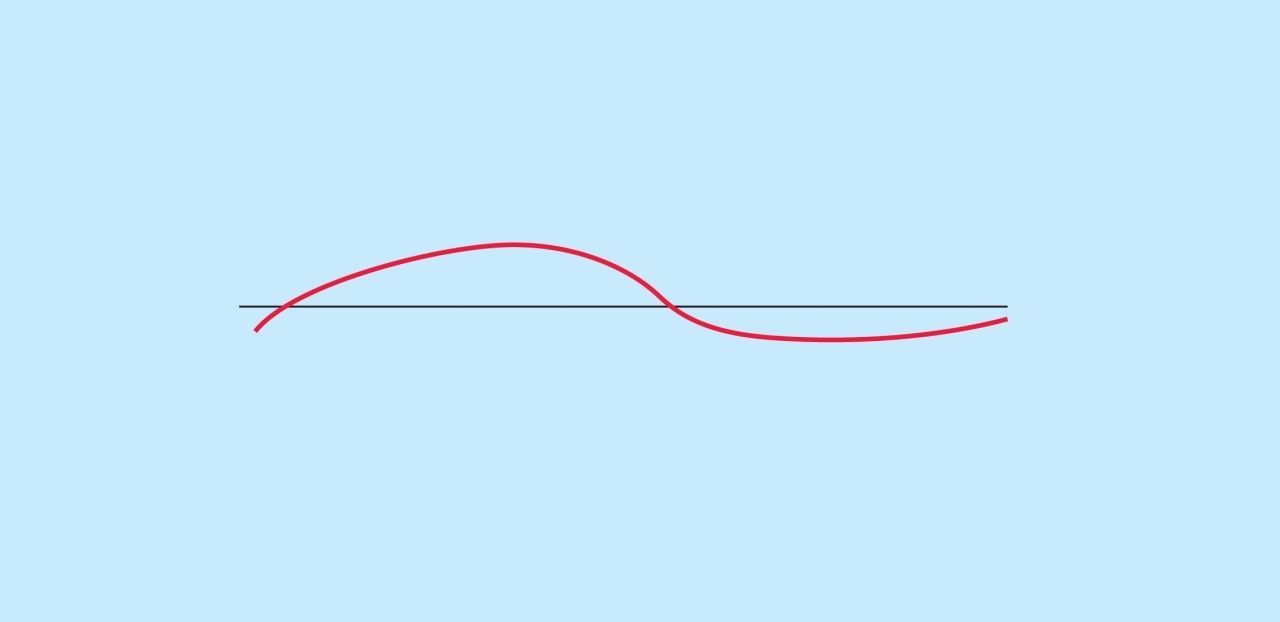

Рис. 4.4. Рабочая диаграмма телескопической стойки подвески (амортизатора задней подвески): I — усилие при ходе отдачи; II — усилие при ходе сжатия

Кривая диаграммы (рис. 4.4) должна быть плавной, а в точке перехода (от хода сжатия к ходу отдачи) без участков, параллельных нулевой линии. Оценка результатов по диаграмме. Сопротивление хода сжатия и отдачи определяется по наибольшим усилиям, полученным при снятии диаграммы. Контрольные значения усилий на диаграммах телескопической стойки и амортизатора определяются при температуре (20±5) °С. Усилие при ходе сжатия (зона II) должно быть: для телескопической стойки (153±24) Н [(15,6±2,4) кгс], для амортизатора задней подвески (247±35) Н [(25,2±3,6) кгс]. Усилие при ходе отбоя (зона I) должно быть: для телескопической стойки (612±71) Н [(62,4±7,2) кгс], для амортизатора задней подвески (565±59) Н [(57,6±6) кгс]. После проверки снимите телескопическую стойку (амортизатор) со стенда и при необходимости разберите ее, заменяя поврежденные или изношенные детали. После сборки повторите испытания, чтобы убедиться в исправности телескопической стойки (амортизатора).
