6.4.2 Снятие и установка

6.4.1. Снятие и установка

Снятие При снятии усилителя главный цилиндр гидропривода тормозов не отсоединяется от гидросистемы, чтобы в нее не попал воздух. Порядок снятия: – отсоедините толкатель вакуумного усилителя от педали;

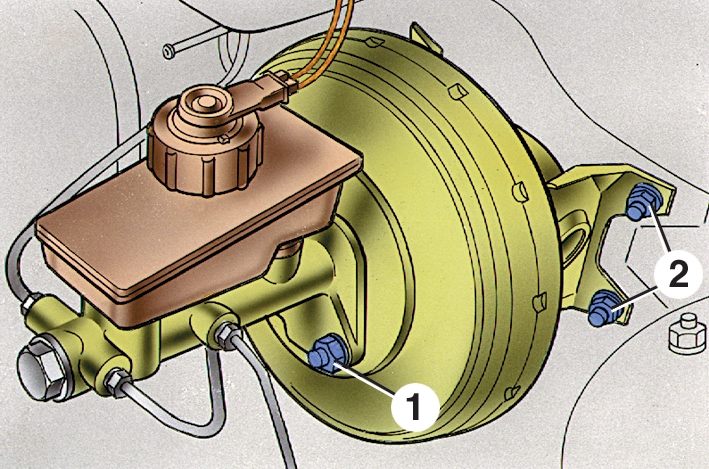

Рис. 6.13. Крепление вакуумного усилителя и главного цилиндра: 1 – гайка крепления главного цилиндра; 2 – гайка крепления кронштейна вакуумного усилителя

– отверните гайки 1 (рис. 6.13) крепления главного цилиндра к усилителю, снимите его со шпилек и отведите в сторону, осторожно изгибая трубопроводы, чтобы не повредить их; – отсоедините от усилителя шланг; – отверните гайки 2, крепящие кронштейн вакуумного усилителя к усилителю кронштейна, и снимите вакуумный усилитель в сборе с кронштейном. Затем отсоедините вакуумный усилитель от кронштейна. Установка Установку вакуумного усилителя проводите в обратном порядке. Разборка вакуумного усилителя не допускается.
