6.5.3 Разборка и сборка

6.5.2. Разборка и сборка

Разборка

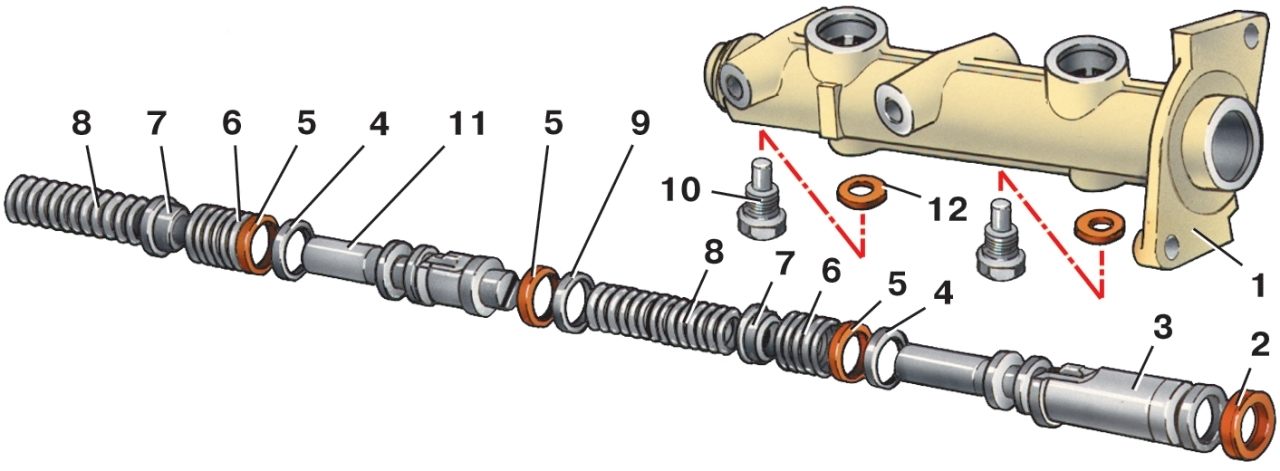

Рис. 6.14. Детали главного цилиндра: 1 – корпус цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура "левый передний-правый задний тормоза"; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура "правый передний-левый задний тормоза"; 12 – уплотнительная прокладка

При необходимости снимите с главного цилиндра бачок, для чего с усилием наклоните его на бок. Вывернув стопорные винты 10 (рис. 6.14), последовательно выньте все детали. Сборка Сборку цилиндра проводите в последовательности, обратной разборке. При этом все детали смазывайте тормозной жидкостью. Прокладки 12 под стопорными винтами рекомендуется заменять новыми.

ПРЕДУПРЕЖДЕНИЕ Время промывки уплотнительных колец в изопропиловом спирте должно быть не более 20 с и затем необходима продувка воздухом.
